綜合布線系統

綜合布線系統基本介紹

　　綜合布線又稱智能建筑布線系統，該系統是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。是智能化辦公室建設數字化信息系統基礎設施，是將所有語音、數據等系統進行統一的規劃設計的結構化布線系統，為辦公提供信息化、智能化的物質介質，支持將來語音、數據、圖文、多媒體等綜合應用。同時也使這些設備與外部通信網絡相連的綜合布線。它還包括建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。

　　建筑物外部網絡或電信線路的連接點與應用系統設備之間的所有線纜及相關的連接部件。

　　綜合布線由不同系列和規格的部件組成，其中包括：傳輸介質、相關連接硬件(如配線架、連接器、插座、插頭、適配器)以及電氣保護設備等。這些部件可用來構建各種子系統，它們都有各自的具體用途，不僅易于實施，而且能隨需求的變化而平穩升級。

綜合布線系統的技術特點

　　相對于以往的布線，綜合布線系統的特點可以概況為以下幾點。

　　(1)實用性：實施后，布線系統將能夠適應現代和未來通信技術的發展，并且實現話音、數據通信等信號的統一傳輸。

　　(2)靈活性：布線系統能滿足各種應用的要求，即任一信息點能夠連接不同類型的終端設備，如電話、計算機、打印機、電腦終端、電傳真機、各種傳感器件以及圖像監控設備等。

　　(3)模塊化：綜合布線系統中除去固定于建筑物內的水平纜線外，其余所有的接插件都是基本式的標準件，可互連所有話音、數據、圖像、網絡和樓宇自動化設備，以方便使用、搬遷、更改、擴容和管理。

　　(4)擴展性：綜合布線系統是可擴充的，以便將來有更大的用途時，很容易將新設備擴充進去。

　　(5)經濟性：采用綜合布線系統后可以使管理人員減少，同時，因為模塊化的結構，工作難度大大降低了日后因更改或搬遷系統時的費用。

　　(6)通用性：對符合國際通信標準的各種計算機和網絡拓撲結構均能適應，對不同傳遞速度的通信要求均能適應，可以支持和容納多種計算機網絡的運行

綜合布線系統的系統組成

　　綜合布線系統采用的是星型結構，主要由6個子系統構成，而這6個子系統每一個都可以獨立的、不受其他影響的進入到PDS(綜合布線系統)終端中，這6個子系統分別是：

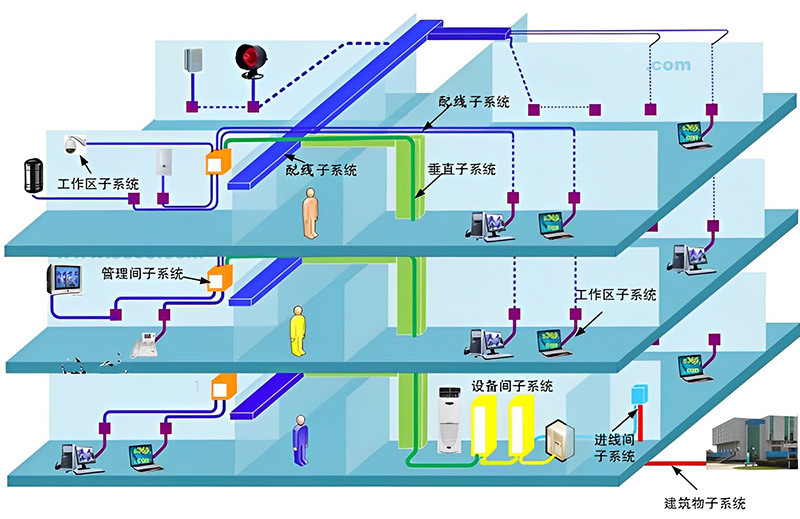

綜合布線系統構成圖

　　1、工作區(終端)子系統

　　由信息插座的軟線和終端設備連接而成，包括裝配、連接、擴展軟線，并將它們搭建在輸入、輸出插座與設備終端之間，其中信息插座分為墻、地、桌、軟基型多種形式。

　　2、垂直干線子系統

　　是綜合布線系統的中心系統，主要負責連接樓層配線架系統與主配線架系統。

　　3、水平布線子系統

　　本系統主要負責將管理子系統配線架的電纜從干線子系統延伸至信息插座位置，一般來說這些系統都處在同一樓層。

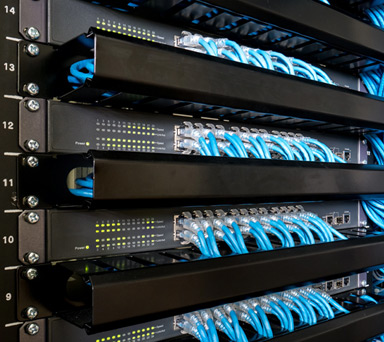

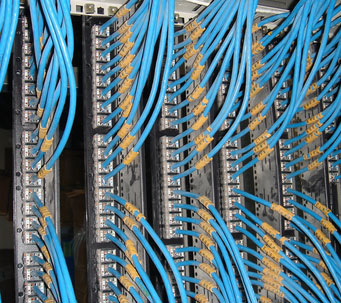

　　4、管理子系統

　　連接各樓層水平布線子系統和垂直干纜線，負責連接控制其他子系統，由交連、互連和I/O設備組成，可以定位通信線路，便于實現對通訊線路的管理。

　　5、設備間子系統

　　組成部分包括電纜、連接器和相關支撐硬件，負責公共系統間的各種設備連接。設備間子系統中的導線類似于電話配線系統站內配線，它將相對應的電氣保護設備連接到了需要設備保護的建筑物設施地點。

　　6、建筑群子系統

　　本系統是把其中一個建筑的電纜線通過技術延伸至本建筑群中其他的建筑中的通訊設備中，以此為樓群之間的信號連接提供可能。它還為通訊設備提供工作需要的硬件零件設施，其中包括防護浪涌電壓的電氣防護設備、銅制電纜以及光纜，同樣可以類比于電話配線系統中電纜保護箱和保護電纜的作用。

　　綜合布線系統上述6個子系統均能夠維持獨立運行狀態，且互相之間不會受到影響，可為整體綜合布線系統提供相應的服務。同時，在各子系統協調作業的條件下，能夠保證整體綜合布線系統的穩定、高效、安全運行，運行效益得到全面提高

綜合布線系統的應用場景

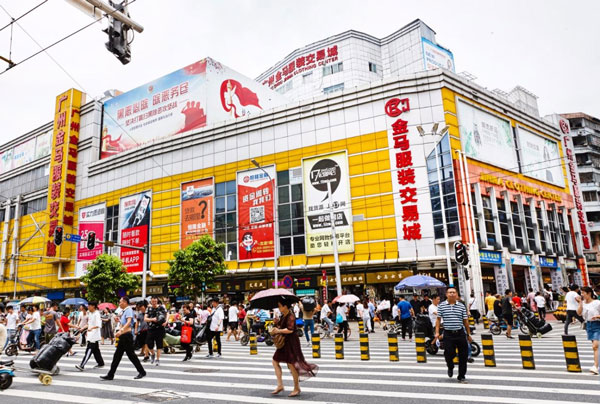

　　1. 銀行、證券交易所、賓館酒店、商店等商務領域;

　　2. 各大公司、貿易中心、綜合辦公樓等辦公寫字樓領域;

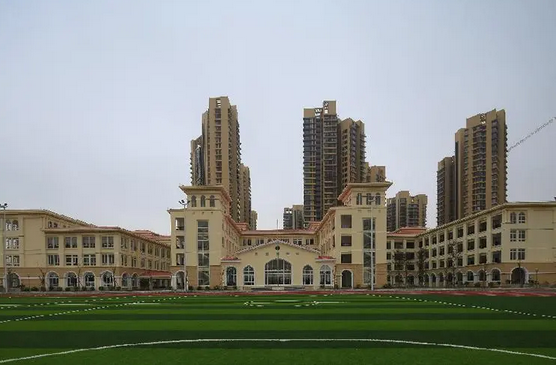

　　3. 各類學校、各大公司建筑物群、政府機構等建筑物群領域;

　　4. 各交通運輸領域;

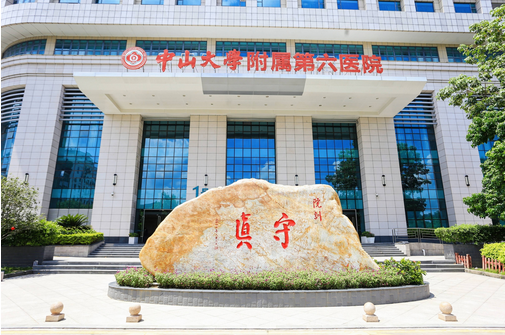

　　5. 醫院、急救中心等衛生及健康領域;

　　6. 電信、郵政、新聞廣播、電視、出版領域;

　　7. 高級住宅、智能小區等居住領域。

綜合布線系統的應用范圍

　　由于綜合布線系統主要是針對建筑物內部及建筑物群之間的計算機、通信設備和自動化設備的布線而設計的，所以布線系統的應用范圍是滿足于各類不同的計算機、通信設備、建筑物自動化設備傳輸弱電信號的要求。

　　綜合布線系統網絡上傳輸?shù)娜蹼娦盘栍校?/p>

　　1、模擬與數字話音信號;

　　2、高速與低速的數據信號;

　　3、傳真機等需要傳輸?shù)膱D像資料信號;

　　4、會議電視等視頻信號;

　　5、建筑物的安全報警和自動化控制的傳感器信號等。
