百實科技酒店綜合布線系統是酒店信息化基礎設施的核心，承擔著數據、語音、視頻及控制信號的傳輸任務，直接影響網絡速度、通信質量和智能化服務體驗。以下從系統構成、設計原則、實施要點、維護管理及優化建議五個方面展開詳細說明：

一、酒店綜合布線系統構成

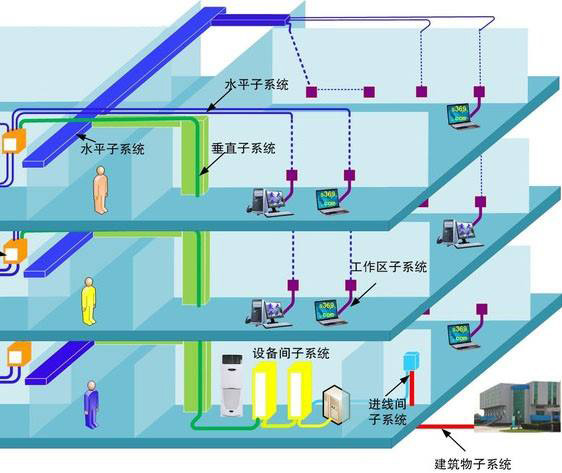

　　酒店綜合布線系統通常采用結構化設計，包含以下子系統：

1、工作區子系統

　　終端設備連接點：客房網絡接口、電話插座、電視面板、智能控制面板。

　　配件：RJ45模塊、光纖跳線、AV接口轉換器。

2、水平子系統

　　傳輸介質：六類/超六類非屏蔽雙絞線(支持千兆網絡)、光纖(長距離或高速需求區域)。

　　路徑：從弱電間到工作區的線纜敷設，需避開強電干擾源(如電梯井、動力電纜)。

3、管理間子系統

　　核心設備：機柜、配線架(銅纜/光纖)、跳線、理線器。

　　功能：集中管理各樓層線纜，便于故障排查與端口擴展。

4、干線子系統

　　垂直主干線纜：多模/單模光纖(連接樓層管理間與主配線間)、大對數電纜(語音通信)。

　　冗余設計：主備干線分離敷設，避免單點故障。

5、設備間子系統

　　位置：獨立機房(防塵、防潮、防靜電)，靠近核心網絡設備(交換機、路由器)。

　　配置：UPS電源、防雷接地裝置、環境監控系統。

6、建筑群子系統

　　適用場景：多棟酒店建筑間的互聯(如主樓與別墅區)。

　　傳輸方式：地下管道敷設光纖，預留冗余纖芯。

二、設計原則

1、前瞻性

　　預留了端口冗余，支持未來設備增加(如智能客房、物聯網傳感器)。

　　采用支持萬兆傳輸?shù)木€纜(如Cat6A、OM4光纖)，延長系統生命周期。

2、可靠性

　　雙路徑設計：關鍵區域(如大堂、會議室)采用雙鏈路備份，確保網絡連續性。

　　防火等級：線纜選型符合CMR(垂直燃燒)或LSZH(低煙無鹵)標準。

3、靈活性

　　模塊化設計：配線架支持快速端口跳接，適應功能調整(如客房改會議室)。

　　標識管理：線纜兩端貼標簽，標注區域、端口號及用途，簡化維護。

4、安全性

　　物理隔離：將數據與語音線纜分槽敷設，避免信號干擾。

　　訪問控制：設備間設置門禁系統，限制非授權人員進入。

三、實施要點

1、施工規范

　　線纜彎曲半徑：≥4倍線纜直徑，避免信號衰減。

　　預留長度：工作區線纜預留30cm，管理間跳線預留1米。

　　接地保護：金屬橋架、機柜需可靠接地，接地電阻≤4Ω。

2、測試驗收

　　銅纜測試：使用FLUKE測試儀驗證近端串?dāng)_(NEXT)、回波損耗(RL)等參數。

　　光纖測試：測量衰減系數(≤0.36dB/km@1310nm)及OTDR鏈路圖。

　　文檔交付：提供完整布線拓?fù)鋱D、端口對應表及測試報告。

四、維護管理

1、日常巡檢

　　檢查內容：機柜溫度(≤35℃)、線纜外觀(無破損)、端口指示燈狀態。

　　工具：紅外測溫儀、標簽打印機、網絡測試儀。

2、故障處理

　　常見問題：端口氧化(清潔接觸點)、線纜斷裂(更換跳線)、電磁干擾(調整線槽位置)。

　　流程：定位故障點→隔離影響范圍→更換備件→測試驗證→記錄案例。

3、預防性維護

　　季度任務：清理設備灰塵、檢查標簽完整性、更新固件版本。

　　年度任務：全量端口測試、評估線纜老化程度、制定升級計劃。

五、優化建議

1、智能化升級

　　引入智能布線管理系統：通過電子標簽(RFID)實時追蹤端口使用情況，自動生成維護工單。

　　部署環境傳感器：監測機柜溫濕度、煙霧濃度，聯動空調及報警系統。

2、節能改造

　　采用PoE++供電：通過網線為智能設備(如無線AP、監控?cái)z像頭)供電，減少電源線敷設。

　　優化機柜布局：分離高功耗設備(如核心交換機)，降低散熱能耗。

3、未來擴展

　　預留光纖到桌面(FTTD)接口：支持8K視頻、VR等高帶寬應用。

　　規劃無線覆蓋冗余：在客房走廊部署雙頻AP，避免信號盲區。

六、案例參考

某五星級酒店布線改造項目

　　痛點：原Cat5e線纜無法支持千兆網絡，客房智能設備頻繁掉線。

　　方案：

　　水平子系統升級為Cat6A線纜，管理間更換24口模塊化配線架。

　　干線子系統增設12芯單模光纖，支持未來萬兆骨干網。

　　部署智能布線管理系統，實現端口可視化監控。

　　效果：網絡延遲降低，維護效率提升，支撐酒店獲評“智慧酒店示范單位”。

　　百實科技酒店綜合布線系統需兼顧穩定性、擴展性、易維護性，通過科學設計、規范施工及智能化管理，可顯著降低長期運營成本，并為酒店智能化升級奠定堅實基礎。建議定期評估系統性能，結合新技術持續優化，以適應不斷變化的業務需求。
